Descrizione

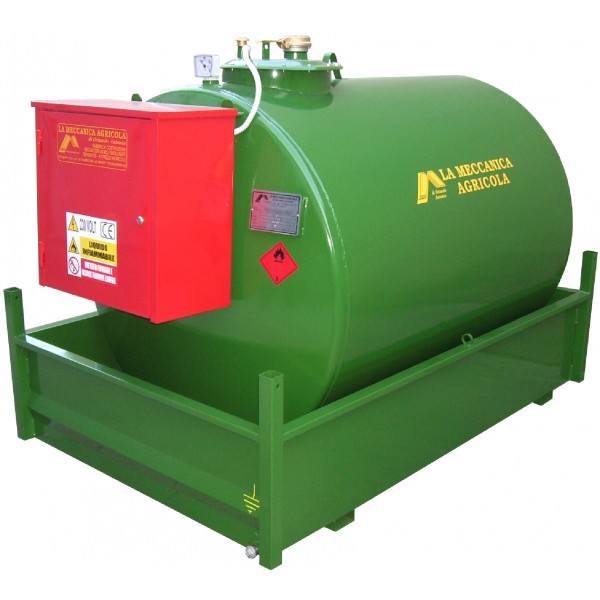

Sono dei serbatoi per lo stoccaggio e il rifornimento di carburanti liquidi per autotrazione di categoria “C”, cilindrici ad asse orizzontale in lamiera d’acciaio al carbonio S235JR (UNI-EN 10025), con spessore di 30/10 [mm], saldati interamente in filo continuo e trattati esternamente contro la corrosione mediante decapaggio della lamiera, primer-antiruggine al cromo di zinco e finitura con smalto bi-componente di elevata qualità eseguita in cabina di verniciatura, con scrupoloso abbattimento degli agenti inquinanti nel rispetto dell’ambiente.

ACCESSORI STANDARD:

• passo d’uomo DN 400 [mm] con coperchio del tipo stampato flangiato e imbullonato con interposizione di guarnizione di tenuta in NBR
• carico da3”completo di ghiera con attacco rapido lucchettabile in ottone
• valvola limitatrice di carico al 90%
• valvola di sfiato da1”con reticella tagliafiamma in ottone
• indicatore di livello ad orologio con galleggiante protetto all’interno del serbatoio mediante tubo
• tabella di ragguaglio per conoscere il livello di gasolio all’interno del serbatoio
• aspirazione interna al serbatoio da1”
• valvola di non ritorno (valvola di ritegno) in ottone in aspirazione
• filtro di fondo a rete metallica in aspirazione
• valvola di intercettazione a farfalla da 1” a passaggio totale
• scarico totale di fondo, dotato di tappo da 1”, per facilitare la pulizia del serbatoio
• scaletta di servizio esterna con corrimano per agevolare l’accesso al passo d’uomo (dal 5.000 litri in su)
• scaletta interna per agevolare l’ingresso nel serbatoio durante le operazioni di manutenzione periodica (dal 5.000 litri in su)
• predisposizione per messa a terra ed equipotenziale
• piedi di sostegno e antirotolamento del serbatoio
• punti di sollevamento e di fissaggio per il trasporto a vuoto
• collegamento tra serbatoio e vasca di recupero mediante spinotti ad aggancio rapido
• armadietto metallico verniciato, munito di chiusura a chiave
• piastra metallica di supporto per il gruppo di erogazione, contalitri e quadro elettrico
• quadro elettrico con dichiarazione di conformità CE, grado di protezione IP 56, arresto motore per minimo livello carburante
• dispositivo elettrico (livellostato elettromagnetico) di blocco pompa al minimo livello con tubo di protezione interno, tubo di protezione esterno e collegamenti garantiti a tenuta
• elettropompa autoadescante volumetrica da 58 [litri/min] 230 [Volt] e 50 [Hz], rumorosità <80 [dB], a servizio continuo, grado di protezione IP56, by-pass e filtro a rete di linea incorporato e smontabile
• contalitri volumetrico parziale azzerabile a 3 cifre e totale progressivo a 6 cifre, con tolleranza ±1% e tarabile durante l’utilizzo
• pistola erogatrice automatica con raccordo girevole
• tubo carbopress di erogazione
• portapistola interno all’armadietto
• bacino di contenimento rettangolare con struttura autoportante, con capacità pari al 50 % del volume del serbatoio, realizzato con lamiera di acciaio al carbonio S235JR, pressopiegata ad U sui quattro bordi superiori e a V frontalmente e posteriormente
• scarico totale di fondo, dotato di tappo da 1”, per facilitare la pulizia del bacino
• rialzo e sostegno inferiore alla vasca realizzato con lamiera presso piegata ad Ω omega e lungo tutta la sua larghezza
• numero quattro inviti idonei al montaggio e fissaggio dei montanti della tettoia
• trattamento esterno contro la corrosione mediante decapaggio della lamiera, primer-antiruggine al cromo di zinco e finitura con smalto bi-componente di elevata qualità eseguita in cabina di verniciatura
• cartellonistica di segnalazione e sicurezza
• targa identificatrice metallica punzonata al serbatoio in posizione visibile riportante: nome e indirizzo del costruttore, estremi dell’atto di approvazione, tipo, capacità nominale, numero di matricola, anno di costruzione, spessore, materiale del contenitore e pressione di collaudo del serbatoio (come da nuova Direttiva Macchine 2006/42/CE).
• manuale di installazione, uso e manutenzione, corredato dei disegni di assieme
• dichiarazione di Conformità di Tipo D.M. 37/08 al prototipo approvato dal Ministero degli Interni e altre certificazioni come da Normativa vigente (collaudo idraulico, CE…)
